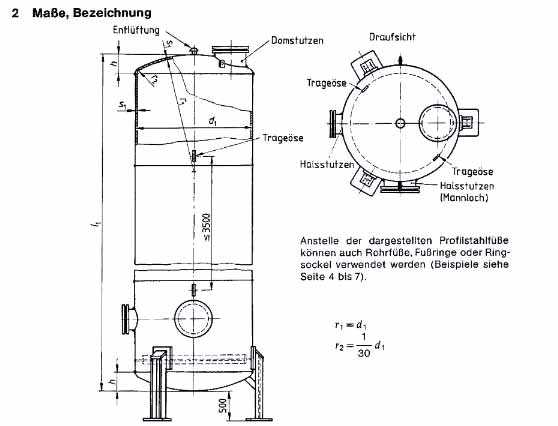

| Volumen in m³ | 5 | 7 | 10 | 13 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | |||||||
| Außendurchmesser d1 | 1600 | 2000 | 2500 | 2900 | ||||||||||||||||
| Behälterhöhe l1 | 2820 | 3740 | 5350 | 6960 | 5400 | 6960 | 8540 | 665 | 8800 | 8400 | 9585 | 12750 | 15950 | |||||||
| Bodenhöhe h | 260 | 320 | 400 | 450 | ||||||||||||||||
| Blechdicke s1 | 5 | 6 | 7 | 9 | ||||||||||||||||
| Lichte Weite des Doms | 500 | 600 | ||||||||||||||||||
| Anzahl der Trageösen | 1 | 2 | ||||||||||||||||||
| Masse mit Domstutzen und Halsstutzen ohne Fußkonstruktion in kg | 750 | 930 | 1250 | 1550 | 1850 | 2350 | 2800 | 3350 | 4250 | 6150 | 6900 | 9080 | 10300 | |||||||

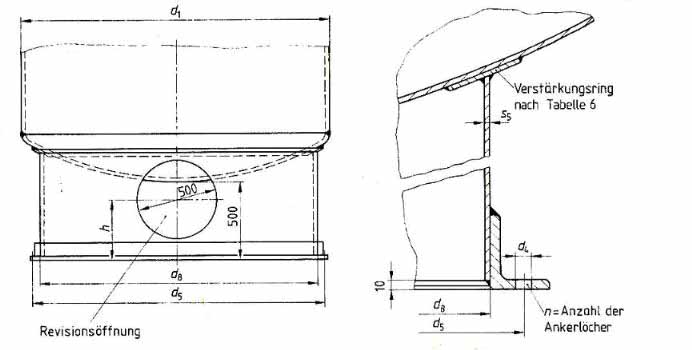

| Angeschweißte Ringsockel | ||||||||||||||||||||
 |
||||||||||||||||||||
| Volumen in m³ | Außen- durchmesser d1 |
Loch d4 |
Loch- kreis d5 |
Ring d8 |
h | n | s5 |
Ringsockel |
||||||||||||
| 5 bis 13 | 1600 | 23 | 1370 | 1300 | 350 | 8 | 5 |
80x56x10 |
||||||||||||
| 16 bis 25 | 2000 | 1730 | 1650 | 370 | 6 |
100x75x11 |
||||||||||||||
| 30 bis 40 | 2500 | 2130 | 2050 | 7 | ||||||||||||||||
| 50 bis 100 | 2900 | 33 | 2560 | 2450 | 420 | 8 | 9 |
150x100x14 |
||||||||||||
