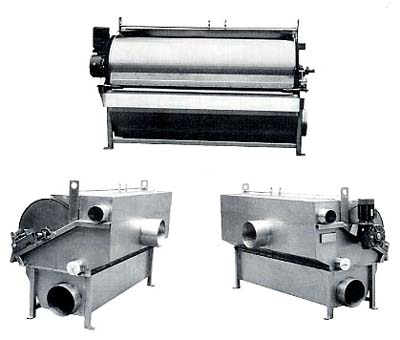

Kontinuierlicher Partikel-Spaltsieb-Separator |
|
|
Type ROTOMAT-KPS1 |
|
|
|
|
|
Dieser selbstreinigende Rotations-Spaltsieb-Seperator
ist für das kontinuierliche Entsprechend der Durchflussmenge,
Feststoffgröße und -Art, stehen verschiedene Die Maschinenkonstruktion wird in
NIRO, Wkst. Nr. 1.4301, |
|
 |
1 ... Spaltsiebtrommel 2 ... Abstreifer 3 ... Ausgesiebte Feststoffe 4 ... Container 5 ... Ablaufbehälter 6 ... Ablauf 7 ... Zulauf 8 ... Zulaufkammer 9 ... Reinwasser |
| Technische Daten Siebtrommelabmessungen - Durchflußmenge Nenndurchflußmenge in m3/h bzw. l/s |
|
| Type | 0,25 Spaltweite |
0,50 Spaltweite |
0,75 Spaltweite |
1,00 Spaltweite |
1,50 Spaltweite |
2,50 Spaltweite |
Siebtrommel- durchmesser |
Siebtrommel- länge |
Antriebsmotor- leistung |
| m3/h l/s | m3/h l/s | m3/h l/s | m3/h l/s | m3/h l/s | m3/h l/s | mm | mm | kW | |
| KPS 610 | 58/16 | 102/28 | 137/38 | 170/47 | 216/60 | 252/70 | 632 | 610 | 0,6 |
| KPS 1220 | 113/31 | 205/57 | 274/76 | 338/94 | 432/120 | 504/140 | 632 | 1220 | 0,6 |
| KPS 1830 | 182/51 | 302/84 | 421/117 | 511/142 | 659/183 | 756/210 | 632 | 1830 | 0,88 |
| KPS 3100 | 318/88 | 580/161 | 796/221 | 1012/281 | 1361/378 | 1771/492 | 900 | 3100 | 3,3 |
|
|

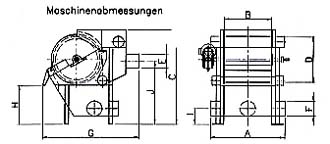

| Type | A | B | C | D | E | F | G | I | J |
| KPS610 | 990 | 610 | 1298 | 632 | DN250 | DN250 | 1263 | 240 | 855 |
| KPS1220 | 1400 | 1220 | 1298 | 632 | DN300 | DN300 | 1263 | 265 | 855 |
| KPS1830 | 2210 | 1830 | 1298 | 632 | DN300 | DN300 | 1263 | 265 | 855 |
| KPS3100 | 3500 | 3100 | 1838 | 900 | DN450 | DN450 | 1807 | 340 | 1105 |
