Paddelmischer

BALIK Paddelmischer

Type PDM 2 WU

Produktionsmaschine

z. B. zur schonenden Homogenisierung von Fleischmassen

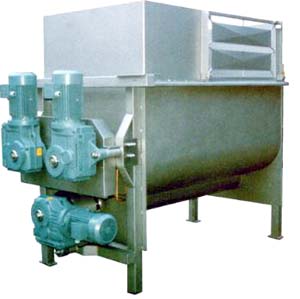

Abbildung Variante 1 Maschinenausführung mit Austragschnecke TYPE BPDM 2 WU - AS

GRUNDAUSFÜHRUNG:

Produktberührte Teile in Werkstoff NIRO 1 .4301

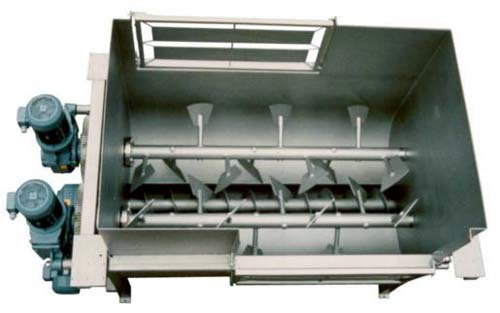

Mischertrog mit 2 Stk. ineinandergreifende Mischpaddel
Mischpaddel aufgeschweißt an den Mischerwellen
Mischpaddel schräggestellt, sodass eine zwangsmäßige Produktumführung im
Mischraum erzielt wird.
Mischerwellenantriebe mit 2 Stk. synchronisierte Getriebemotoren, eine Fixdrehzahl
(auf Wunsch stufenlose Drehzahl-Regelung)
Maschine steht auf 4 Stk. Füßen.

AUSFÜHRUNGSVARIANTEN:

a) Befüllöffnung oben offen

b) Befüllöffnung oben offen mit Stabrostabdeckung

c) Reinigungstüren seitlich aufklappbar, mit Sicherheitsschaltern

d) Mischraum drucklos, von oben mit Deckel verschlossen

e) Mischraum Vakuum - dicht verschlossen (Vakuum-Mischer)

f) Doppelmantel heiz- und kühlbar

g) Direkt Dampfbeheizung mittels Dampfdüsen

h) Produktaustrag und Entleerung - Ausführungsvarianten

Variante 1
Maschinenausführung mit Austragschnecke TYPE BPDM 2 WU - AS

     Variante 2
     Untenentleerung mit 1 Stk. pneumatisch betätigter Entleerklappe und
     höhenversetzte Mischerwellen

     Variante 3
     Unterentleerung mit 2 Stk. pneumatisch betätigten Entleerklappen,
     versetzt im Trog

Variante 4
Entleerung durch 2 Stk. pneumatisch betätigte Frontklappen

SONDERAUSFÜHRUNG - MASCHINENZUSAMMENSTELLUNG

Variante Stockmischer, besteht aus:

1 Stk. Paddelmischer mit Austragschnecke Type PDM 2 WU - AS

1 Stk. Paddelmischer mit 2 Stk. Untenentleerklappen

Die Maschinen werden übereinander montiert, sodass ein kontinuierlicher
Produktstrom an der Austragschnecke ermöglicht wird.

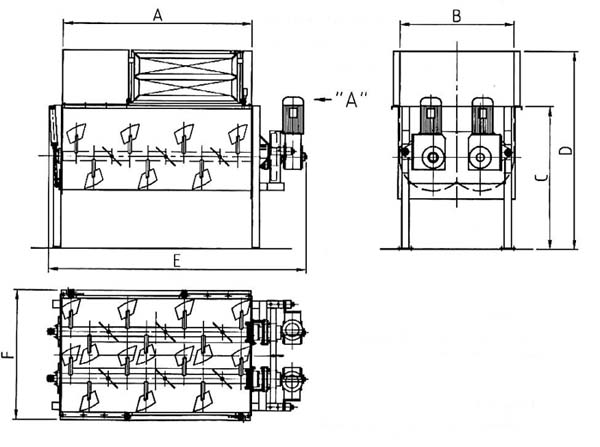

TECHNISCHE DATEN UND ABMESSUNGEN DER GRUNDAUSFÜHRUNG
